Plataforma de aço do silo Boral e estrutura de aço para passarela entregues com sucesso

I. Visão Geral do Projeto

Este projeto consiste na fabricação da plataforma metálica e da estrutura metálica da passarela para o silo Boral. O cliente é Boral Concrete Ltd. da Austrália. O projeto está localizado em Sydney, na Austrália, e a modalidade de entrega é Ex-Work (EXW). Durante a fase de projeto, o empreiteiro irá refinar o projeto com base no modelo Tekla fornecido pelo cliente. As entregas incluem componentes estruturais de aço completos, como a plataforma de aço do silo, passarelas, degraus, grades de aço e grades. O prazo de fabricação é de 30 dias.

II. Escopo do Projeto e Normas Técnicas

1. Escopo do Trabalho: Projeto detalhado de desenhos, aquisição de matéria-prima, fabricação de componentes, revestimento anticorrosivo, embalagem e coordenação de entrega/transporte.

2. Precisão de fabricação: As dimensões e desvios negativos das vigas e pilares soldados montados devem atender às normas nacionais; a qualidade da solda deve estar dentro do padrão; a precisão da montagem de plataformas, grades, guarda-corpos e escadas deve atender aos requisitos dos desenhos e da instalação no local.

3. Revestimento anticorrosivo: Sistema de pintura da marca Jotun; exceto para painéis de grades de aço para passarelas e painéis de escadas de grades, todos os outros componentes devem estar em conformidade com:

1. Cartilha: Tinta epóxi bicomponente rica em zinco, espessura de película seca 100μm

2. Acabamento: Tinta acrílica de poliuretano, espessura de filme seco 60μm

3. Espessura total do filme de tinta ≥160μm; a cor da tinta está em conformidade com o padrão BS676, as grades devem estar em conformidade com o código de cores Y14.4.

4. Embalagem e entrega: Os componentes são montados e embalados de maneira razoável de acordo com sua relação de montagem. As dimensões dos guarda-corpos, degraus e grades da plataforma têm garantia de precisão. Após a conclusão da produção, é preparada uma lista de embalagem, e o fornecedor coopera com o cliente no carregamento do contêiner e é responsável pelo carregamento da mercadoria no contêiner.

III. Progresso do projeto e status de processamento

Registro de processamento (fotos)

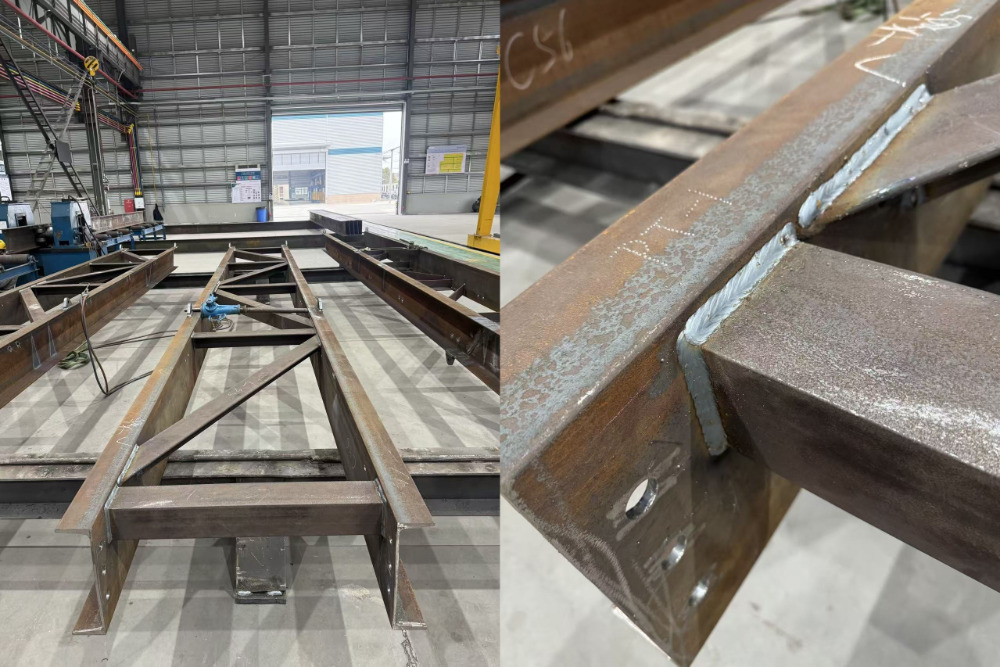

• Estágio de soldagem e conformação de componentes

Os componentes são soldados usando um processo de soldagem de penetração total, resultando em soldas esteticamente agradáveis, completas e uniformes, livres de defeitos como porosidade e inclusões de escória. Depois de montada e soldada a estrutura principal, ela é alinhada por meio de ferramentas e macacos para garantir que as dimensões gerais e a retilinidade atendam ao projeto e às normas nacionais, garantindo a precisão da instalação posterior.

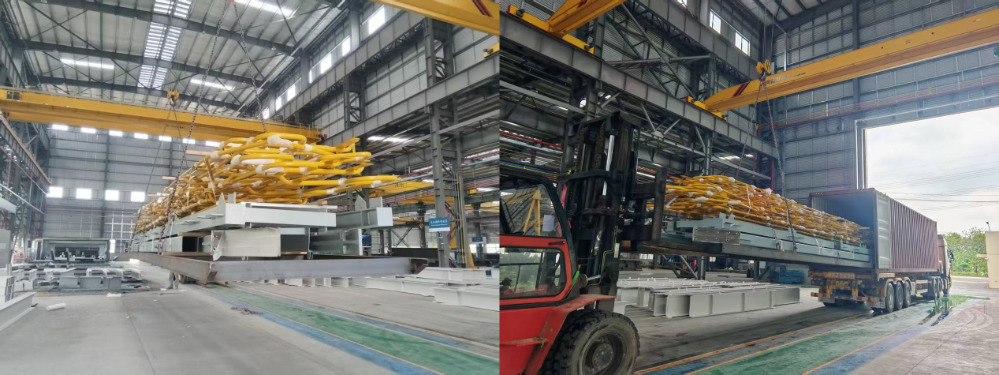

• Pintura de Componentes Acabados e Estágio de Elevação

Depois que os componentes são revestidos com tinta anticorrosiva, a cor fica uniforme e a espessura da película de tinta atende aos padrões. Equipamento de elevação especializado é usado para elevação geral. As partes vulneráveis, como as grades de proteção amarelas, são devidamente protegidas e embaladas para evitar danos durante o içamento, garantindo a integridade do produto acabado.
