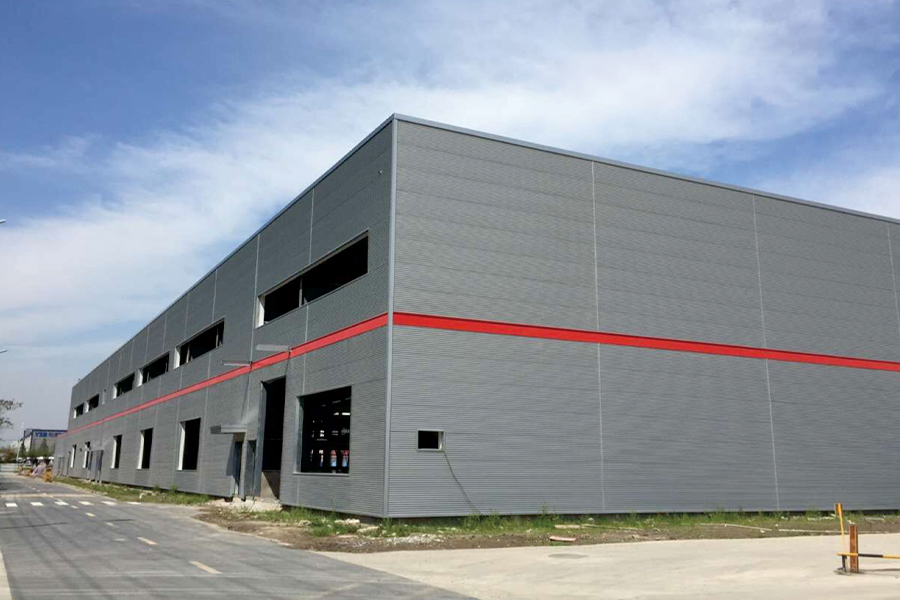

Schindler (China) Elevador Co., Ltd

Projeto do Elevador Schindler
Nome do Projeto: Schindler (China) Elevator Co., Ltd. Jiading No.

Visão geral do projeto:
A área total construída é de aproximadamente 8.200 m². A oficina tem comprimento de 179,5 metros e largura que varia de 32 a 45 metros, com altura de construção de 11,95 metros. O consumo total de aço é de aproximadamente 1.860 toneladas.
·Forma estrutural: estrutura metálica térrea.
·Pilares de aço: pilares de seção caixão.
·Vigas metálicas: estrutura em treliça.
·Tipo de fundação: fundação tipo cálice.
·O reforço horizontal do telhado e o suporte entre colunas são dispostos em direções transversais e longitudinais para formar um sistema de estrutura de aço estável.

Sistema de gabinete:
·Telhado: deck de aço de 0,5 mm (piso perfilado reforçado)
·Paredes: Terças secundárias em Z galvanizadas com 2,0 mm de espessura
·Painéis de parede externa: painéis horizontais corrugados tipo 0,5 mm / 825, revestidos com Al-Zn, painéis autolimpantes

Desafios do projeto:
Por ser um projeto de investimento estrangeiro, apresenta rigorosos requisitos de segurança e um sistema estrutural complexo. Os pilares de seção caixão com fundações de cálice impõem requisitos de alta precisão no alinhamento e controle de posicionamento durante a montagem de pilares de aço.
