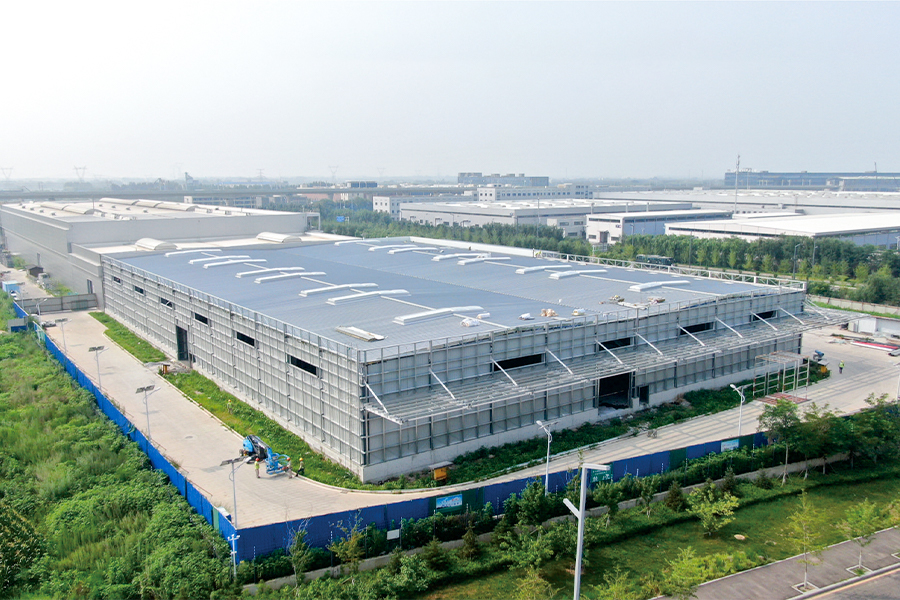

Soluções de fundição Georg Fischer Shenyang Co., Ltd

Obras de estrutura de aço para fase I e projeto de expansão da Georg Fischer Casting Solutions Shenyang Co., Ltd.

Projeto Fase I:
Na Zona D da Oficina nº 1, o edifício tem 21,5 m de comprimento, 45 m de largura e 8,5 m de altura de cobertura.
As zonas F e G têm comprimento de 54,8 m, largura de 45 m e altura de cumeeira de 14,51 m.
O projeto adota pilares de concreto armado com vigas de aço. O sistema de cobertura consiste em piso de aço com membrana impermeável instalada na parte superior. O sistema de paredes é composto por paredes de alvenaria com estrutura externa de aço e painéis sanduíche de lã de rocha.
De acordo com diferentes requisitos funcionais, são combinados múltiplos edifícios com vãos e alturas variados. As alturas do parapeito são 15,5 m, 11,3 m, 10 m e 7 m, respectivamente. O vão máximo é de 27,4 m. Várias pontes rolantes de 50 toneladas estão instaladas ao longo das linhas de grade AA – D.
Cada viga de estrutura de aço é composta por cinco segmentos de viga de aço, com vão único de aproximadamente 27,4 m. O peso total das vigas do telhado é superior a 180 toneladas e as vigas do guindaste pesam aproximadamente 100 toneladas. Os materiais de aço são Q355B e Q235B, conforme especificado no projeto.

Projeto de Expansão Fase I:
A oficina nº 2 tem comprimento de 97,54 m, largura de 67,1 m, altura de 9,7 m e vão máximo de 33,46 m. Os materiais de aço são Q355B e Q235B de acordo com os requisitos do projeto.
A estrutura é composta por pilares e vigas de aço, com vigas de cobertura em aço de alma maciça de seção H. As bases das colunas são ancoradas com chumbadores. Colunas e vigas de aço adotam seções H. O reforço do telhado e o suporte entre colunas são fornecidos nas direções transversal e longitudinal para formar um sistema de estrutura rígida e estável.

Descrição Estrutural Principal:
A estrutura principal utiliza aço Q355B, com colunas e vigas de aço de seção H soldadas. Todos os componentes de aço são jateados até o grau Sa 2,5. As terças do telhado e da parede são formadas por tiras de aço galvanizado Q355B.
Pátio de materiais nº 7:
O pátio de armazenamento de materiais tem comprimento de 11 m, largura de 48 m, beiral em balanço de 6,55 m de altura e vão de 11 m. Os materiais de aço são Q355B e Q235B conforme requisitos de projeto.
A estrutura adota colunas e vigas de aço, com vigas de cobertura em aço de alma sólida e seção H. As bases das colunas são ancoradas com chumbadores. As colunas de aço incluem colunas de seção H e colunas em caixa. O contraventamento do telhado e o contraventamento entre colunas são dispostos em direções transversais e longitudinais, formando um sistema de estrutura de aço estável.
