Procter & Gamble Jiangsu Ltd

Projeto Jiangsu Procter & Gamble

Nome do Projeto:
Projeto de expansão da Procter & Gamble Jiangsu Ltd. com produção anual de 46.000 toneladas de xampus e sabonetes corporais

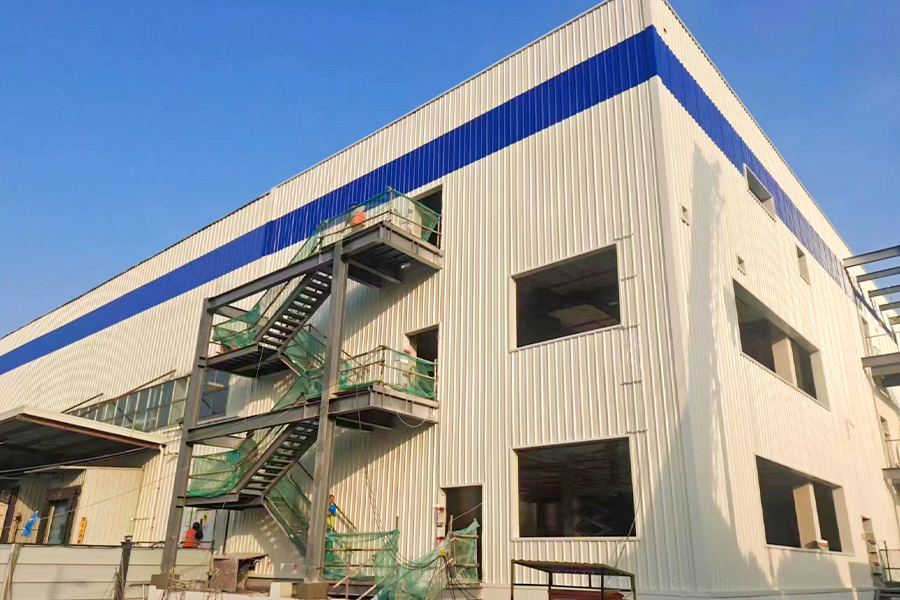

Este projeto adota um sistema estrutural de estrutura de aço. O edifício possui três andares acima do solo, com mezaninos parciais. O edifício tem 36,75 metros de comprimento, 15,9 metros de largura e uma altura de telhado de 14,5 metros. O espaçamento entre colunas da planta varia de 7 a 9 metros. As bases das colunas adotam bases conectadas por chumbadores, com colunas de aço em forma de H.

O peso total da estrutura de aço é de aproximadamente 180 toneladas. As colunas de aço são seções ocas quadradas e as vigas de aço são de aço laminado a quente em forma de H. A coluna única de aço mais longa tem aproximadamente 14,5 metros de comprimento e pesa cerca de 3,5 toneladas. De acordo com os requisitos de projeto, os tipos de aço utilizados são Q355B e Q235B. O jateamento é realizado com grau de preparação de superfície Sa 2,5.

Dificuldade de Projeto 1: Controle de Precisão de Fabricação e Instalação
Análise:
Seja devido à precisão inadequada de fabricação ou a erros na medição da instalação, qualquer desvio afetará seriamente o cronograma de instalação e causará certas perdas econômicas. Portanto, o controle da precisão de fabricação e instalação é o foco principal deste projeto.

Dificuldade de projeto 2: Impermeabilização de telhado (deve garantir que não haja vazamentos)
Análise:
O sistema de cobertura desta planta adota um sistema de costura vertical com costuras travadas em 360°, o que impõe requisitos muito elevados aos detalhes de construção em todo o sistema de cobertura. O manuseio inadequado dos detalhes pode facilmente resultar em vazamentos no telhado.

Como o sistema de gabinete da planta expandida usa painéis de parede de aço com revestimento colorido, os painéis externos são painéis verticais Baosteel WA-1026 de alumínio-zinco revestidos com fluorocarbono com 0,5 mm de espessura e os painéis internos são painéis do tipo 900 de alumínio-zinco branco-cinza com 0,4 mm de espessura. Isto impõe requisitos muito elevados ao nivelamento geral da parede e à retilineidade das terças da parede. O processo de construção envolve múltiplos procedimentos com estreita coordenação. Se um único procedimento apresentar problemas de qualidade, terá um impacto significativo na qualidade geral da construção do projeto. Portanto, padrões elevados, requisitos rigorosos, comunicação próxima e construção meticulosa são essenciais.

A imagem abaixo mostra o projeto da fábrica recém-construída da nossa empresa para Dalian Yaming Automotive Parts. Os resultados da instalação foram reconhecidos e aprovados por todas as partes no local.
