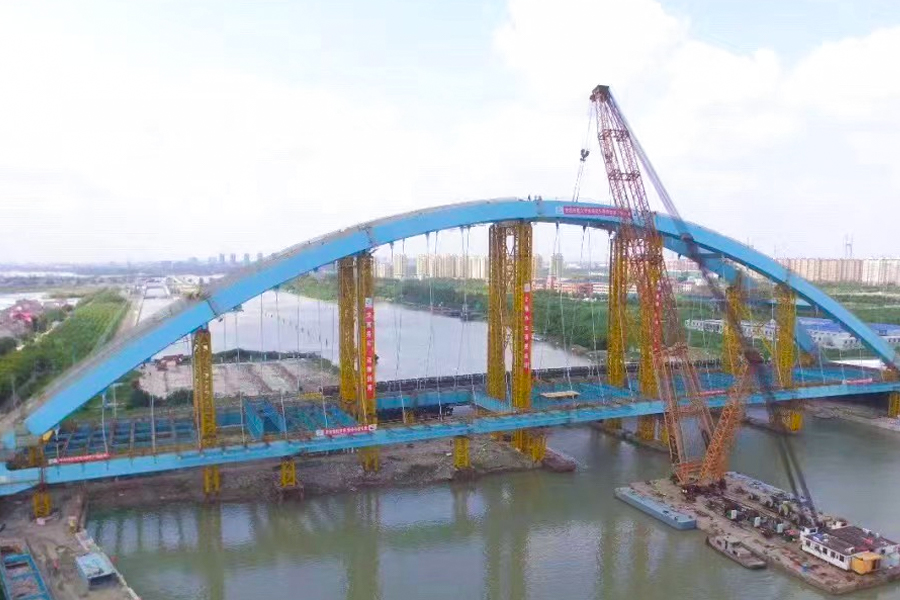

Ponte Rodoviária Puxing na Linha Dalu, Xangai

A ponte principal da Ponte Rodoviária Puxing na Linha Dalu em Xangai é uma ponte em arco de aço amarrada com alça de cesta e um vão principal de 230 metros, tornando-a a ponte de maior vão desse tipo na região de Xangai.

A estrutura principal adota uma configuração de arco amarrado do tipo passante. As nervuras do arco têm uma elevação de 57.982 metros, enquanto as nervuras do arco de aço em ambos os lados do tabuleiro da ponte atingem uma altura estrutural de 46 metros e são inclinadas para dentro em um ângulo de 12 graus. Um total de 27 cabides estão dispostos abaixo de cada costela do arco.

As nervuras do arco de aço têm uma dimensão de seção transversal de 3,6 × 2,5 metros, e a viga de ligação adota um tamanho de seção de 2.656 × 2.686 metros. Após a conclusão, a ponte tornou-se uma estrutura de referência proeminente, demonstrando escala estrutural e importância de engenharia.
