Projeto Changchun Elringklinger Ltd.

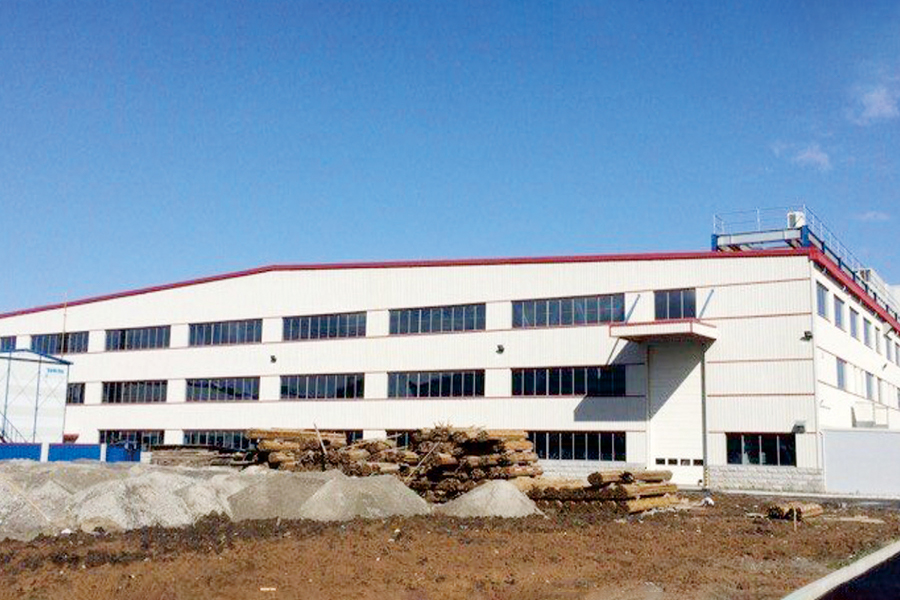

A área total construída do empreendimento é de aproximadamente 8.600 m². A oficina tem 90,6 metros de comprimento e 95,4 metros de largura, com vãos de 35,8 m (31,6 m) 28,0 m, e vão entre vãos de 11,05 m. A altura do edifício é de 17,5 m, com consumo total de aço de 1.123 toneladas. A estrutura é principalmente térrea com áreas parciais de vários andares.
As vigas do telhado são vigas de aço de seção H de alma sólida, com algumas vigas de aço locais projetadas como estruturas de treliça. As bases das colunas são ancoradas com chumbadores. Os pilares de aço consistem principalmente em pilares de aço de alma sólida de seção H, com pilares de aço de seção em caixão parcial. O contraventamento horizontal do telhado e o contraventamento entre colunas são dispostos em direções transversais e longitudinais para formar um sistema de estrutura de aço estável.

Sistema de envelopes:
·Painel externo do telhado: perfil 0,6 mm / 490 / galvanizado / revestimento PVDF
·Isolamento: lã isolante de 100 mm / 16 kg/m² com folha de alumínio
·Painel interno do telhado: 0,476 mm / perfil Q900 / PE / galvanizado
·Painel externo da parede: 0,6 mm / aço revestido de alumínio-zinco / revestimento PVDF
·Isolamento: lã isolante de 100 mm / 16 kg/m² com folha de alumínio
·Painel interno da parede: 0,476 mm / perfil Q900 / PE / galvanizado

Desafios do projeto:
Este é um projeto investido pela Alemanha. O sistema estrutural inclui pilares de aço de seção H e pilares de seção em caixa. A estrutura do telhado consiste em vigas de aço de seção H, bem como vigas de aço tipo treliça montadas no local. Existem também vigas parciais do piso com níveis de elevação inconsistentes, resultando em um sistema estrutural complexo. A construção foi realizada durante o inverno, com baixas temperaturas ambientes e temperatura mínima de -20°C durante o período de construção. Sob essas condições adversas, as equipes de aquisição, gestão e construção da empresa trabalharam em estreita colaboração para superar vários fatores desfavoráveis ​​e concluíram com sucesso todos os trabalhos contratuais dentro do prazo, com qualidade, quantidade e segurança garantidas, em total conformidade com os requisitos do contrato.
