Sistemas de iluminação automotiva Co. de Changzhou Xingyu, Ltd.

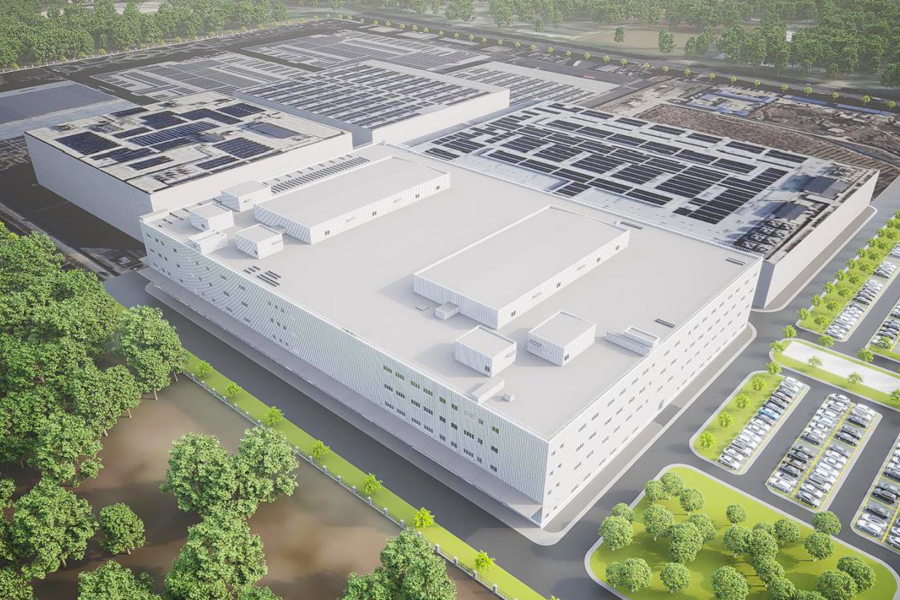

Projeto de Fábrica Eletrônica do Parque Industrial de Fabricação Inteligente de Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

O Projeto de Fábrica Eletrônica do Parque Industrial de Fabricação Inteligente de Changzhou Xingyu Automotive Lighting Systems Co., Ltd. está localizado ao sul de Huanghe West Road e a oeste de Baotashan Road, distrito de Xinbei, cidade de Changzhou. O projeto tem uma área construída de 18.274,35 metros quadrados e uma área bruta total de 74.977 metros quadrados. O edifício é composto por quatro pisos acima do solo, com uma altura prevista de construção de 23.990 metros.
Este projeto é um edifício industrial de vários andares Classe C Tipo II utilizado para a produção e processamento de componentes de iluminação automotiva, com classificação de resistência ao fogo de Grau II. A cobertura inclui sete pequenas unidades de estrutura metálica, compostas por seis salas de ar condicionado e uma sala de caldeiras. Dentre elas, a Sala da Central de Ar Condicionado 1 e a Sala da Central de Ar Condicionado 2 são as mais representativas, e ambas possuem formas estruturais e áreas de piso idênticas.
A Sala 1 da Planta de Ar Condicionado adota um sistema estrutural coluna-viga de aço, com bases de colunas ancoradas por chumbadores. As colunas de aço são seções de aço em forma de H. O suporte horizontal é fornecido no nível do telhado, e tirantes redondos de tubos de aço são usados ​​nas paredes para formar um sistema de estrutura de aço estável. O sistema de telhado consiste em um painel metálico de camada única com lã isolante, enquanto o sistema de parede adota painéis metálicos de camada única.
Uma viga de estrutura de aço na Sala 1 da Planta de Ar Condicionado é composta por três vigas de aço, com comprimento total de aproximadamente 28 metros. As colunas de aço pesam aproximadamente 10,5 toneladas e as vigas do telhado pesam aproximadamente 10,99 toneladas. O material da estrutura de aço é o aço Q355B, selecionado de acordo com os requisitos do projeto.

Desafios do projeto:
O sistema de painéis de parede envolve um grande número de juntas, o que impõe elevados requisitos à planicidade estrutural geral. Ao mesmo tempo, é necessário um controle rigoroso da qualidade visual durante a instalação, bem como do nivelamento dos próprios painéis.
