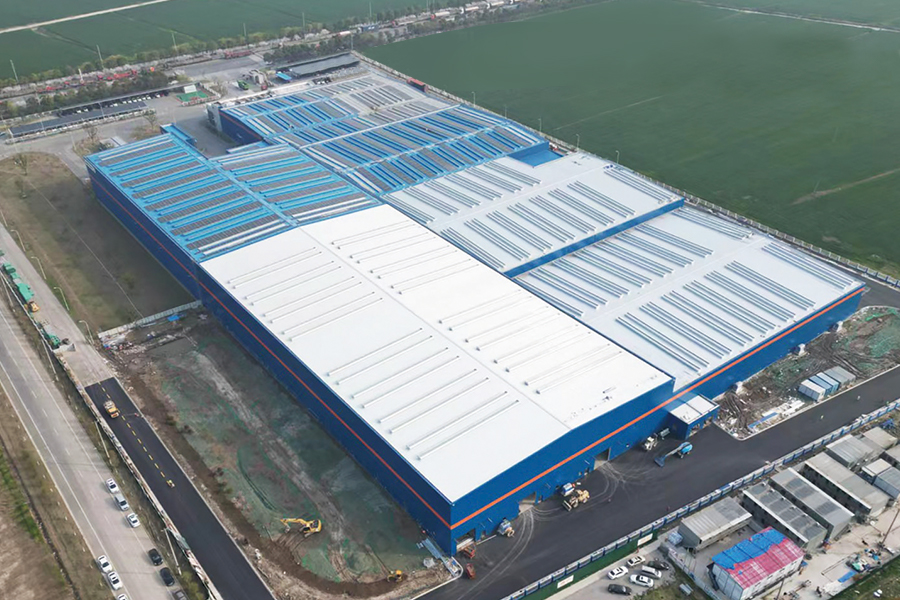

Processamento de chapas automotivas de alta tecnologia Huaan Gonvvama (Changshu) Co., Ltd.

Processamento de chapas automotivas de alta tecnologia Huaan Gonvvama (Changshu) Co., Ltd.

Nome do Projeto: Projeto de Expansão de Folhas de Veículos Leves de Nova Energia – Edifício 3 da Planta de Produção

Descrição do projeto:
A planta de produção compreende duas zonas. A Zona D tem 144 m de comprimento e 90,125 m de largura, com altura máxima de cumeeira de 15,9 m e altura máxima de beiral de 13,35 m. A Zona C tem 132 m de comprimento e 72 m de largura, com altura de cumeeira de 18,6 m e beiral de 16 m. O consumo total de aço do projeto é de aproximadamente 2.200 toneladas.

O projeto adota um sistema estrutural de aço com pilares e vigas. Dois tipos de bases de coluna são usados:
Bases de colunas fixas com chumbadores;
Fundações de bolso (com encaixe).

Colunas de aço são colunas de aço de seção H. São adotados dois tipos de vigas de telhado:
Vigas de aço de alma maciça;
Vigas de aço tipo treliça.
O contraventamento do telhado e o contraventamento entre colunas são dispostos em direções transversais e longitudinais para formar um sistema de estrutura de aço estável.

O subleito consiste em solo de fundação compactado, uma camada de brita compactada (lastro) com 300 mm de espessura e uma camada cegante de concreto C15 com 100 mm de espessura. A capacidade de suporte permitida da fundação é de 8 t/m². O local é nivelado e não há obstruções, como linhas de energia de alta tensão, ao redor do local.

O sistema de cobertura consiste em painéis metálicos de dupla camada com lã de isolamento térmico. O sistema de parede consiste numa estrutura de aço com painéis sanduíche de lã de rocha.

Desafios do projeto:
O projeto inclui vãos únicos superiores a 36 m, o que o classifica como um subitem de projeto de alto risco que excede determinada escala. A revisão e aprovação de especialistas são necessárias antes da construção, e as operações de içamento devem ser realizadas estritamente de acordo com o plano de içamento aprovado. Além disso, o cronograma de construção era extremamente apertado. Devido aos requisitos do processo, o proprietário exigiu a conclusão no prazo de 30 dias de aproximadamente 23.000 m² de montagem principal de aço estrutural e aproximadamente 10.000 m² de instalação interna de painéis de telhado. No final das contas, a equipe do projeto concluiu as tarefas acima em 25 dias, garantindo qualidade, quantidade e segurança, e recebeu elogios unânimes do cliente.
