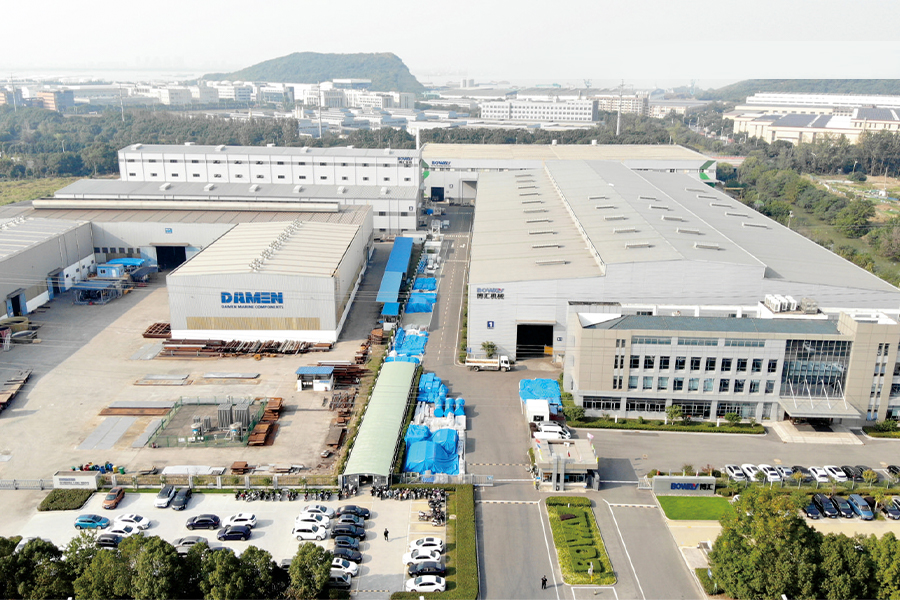

Equipamento completo Co. da maquinaria de Jiangyin Boway, Ltd.

Projeto de Jiangyin Boway Machinery Complete Equipment Co., Ltd.

Visão geral do projeto:
Este projeto está localizado no subdistrito de Chengdong, cidade de Jiangyin, província de Jiangsu, delimitado pela Avenida Keji ao leste, pela rodovia Chengzhang ao sul e pela estrada Yanghuan ao norte. A área bruta total do empreendimento é de aproximadamente 18.016 m². Inclui dois edifícios fabris em estrutura metálica, nomeadamente a Oficina n.º 3 e a Oficina n.º 4.

A Oficina nº 3 possui área construída de 7.520 m², com comprimento de 128 m, largura de 63 m e beiral de 26 m de altura. O espaçamento entre colunas é 7,4 14 @ 8 7,4 m. Os vãos únicos são de 21 m, 24 m e 18 m, respectivamente. As bases dos pilares adotam fundações do tipo soquete e os pilares são pilares treliçados de aço composto. A cobertura utiliza vigas de aço de alma sólida. O contraventamento transversal e longitudinal é fornecido tanto para o contraventamento do telhado quanto para o contraventamento entre colunas, formando um sistema de estrutura rígida e estável.

A Oficina nº 4 possui área construída de 2.395 m², com comprimento de 64 m, largura de 32 m e beiral de 17 m de altura. O espaçamento entre pilares é de 7,4 me 8 m, e o vão único é de 32 m. As bases dos pilares são ancoradas com chumbadores e são utilizados pilares de aço de seção H. A cobertura adota vigas de aço de alma maciça, com sistema de contraventamento longitudinal e transversal. Um mezanino parcial está incluído.

O peso total da estrutura metálica deste projeto é de aproximadamente 1.200 toneladas. Os materiais de aço selecionados de acordo com os requisitos do projeto incluem Q355B, Q355C e Q235B.

Período de construção:
Data de início: 1º de outubro de 2021
Data de conclusão: 30 de maio de 2022
